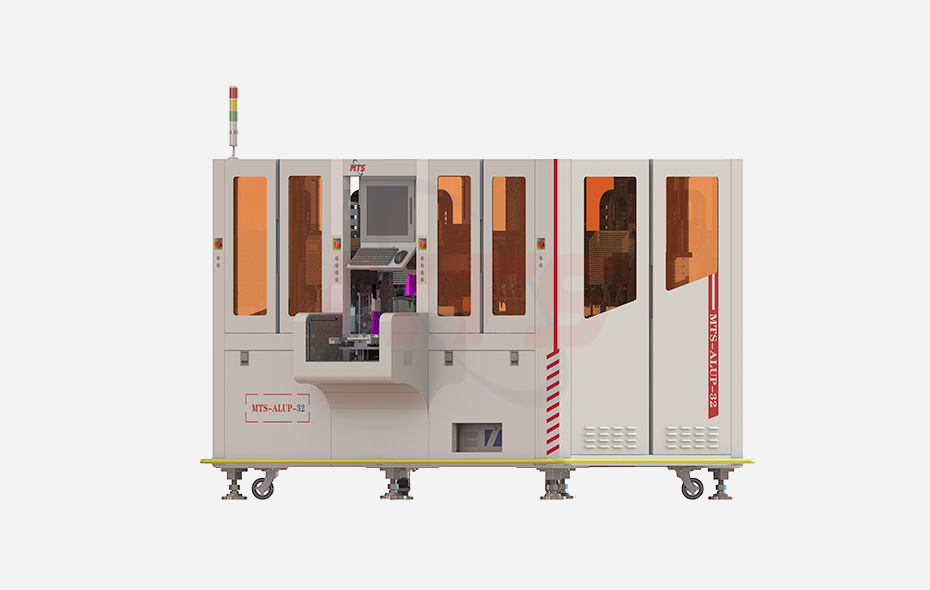

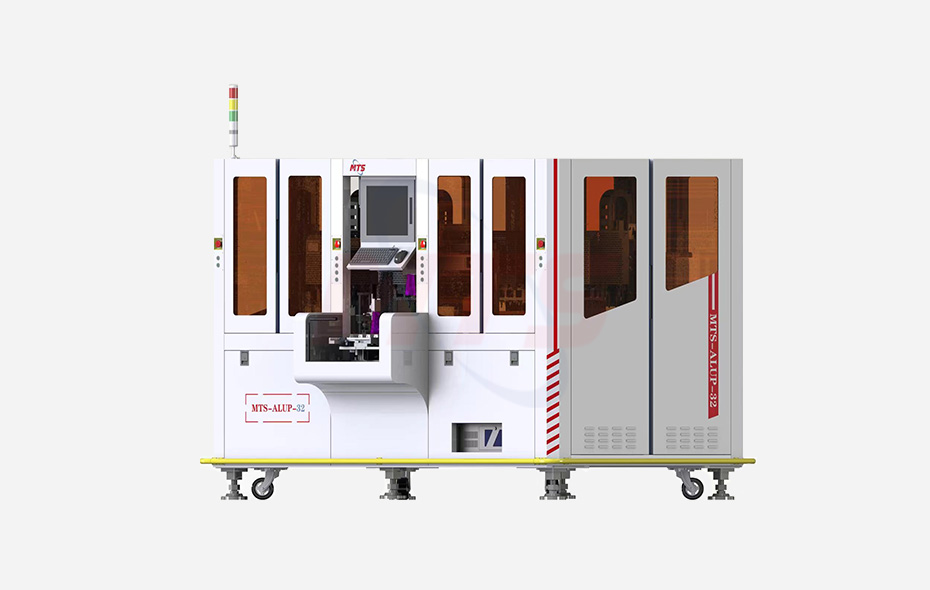

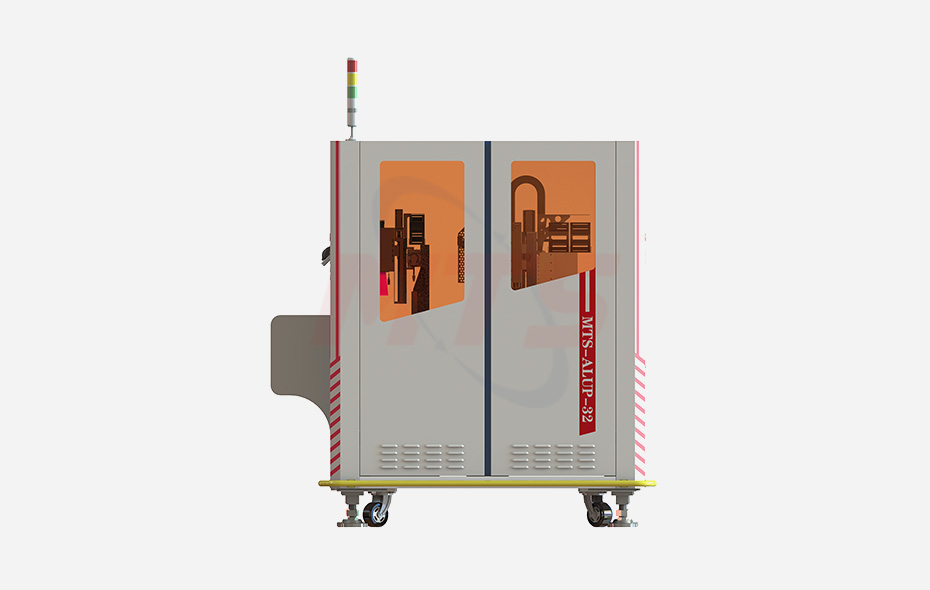

Auto load unloader-自動上下料設備

是我司自主研發、制造的高性能、高穩定性、高產出的平移式上下料設備。人工將裝有IC的JEDEC Tray放入到設備里；另外將BIB板也放入到設備里。設備作業會有兩種模式： 1、設備作業時會通過移載吸取模組，將IC從Tray上吸取，放置BIB板的Socket里。待BIB板里的Socket都放滿IC后。人工取出BIB。2、將已完成測試的IC從BIB板上吸取，根據測試結果放置到OK或NG的Tray里。人工取出BIB或Tray。節省人力、避免人為導致的錯誤、提高產出。

設備優勢

• 01

  2個JEDEC Tray上料區，可存放50個托盤

• 02

  1個測試板上料區，可存放2塊測試板

• 03

  可以兼容5*5mm ~ 46*46mm尺寸的芯片

• 04

  采用二次定位方式，芯片放置成功率高

• 05

  可將良品與不良品分別放置在不同BIN中

• 06

  支持不同的BIB類型和大小

• 07

  自動調整吸嘴間距及角度

• 08

  高性能視覺系統 ?

基本信息

1. 設備尺寸：2740x1830x1900mm	產能：≦9000 units
設備重量：1500KG	視覺檢測能力：Marking\Lead\Ball inspection
吸嘴數量：≧X8	Trays存儲數量：2 input/output tray Track
支持芯片尺寸：7x7 to 20x20(mm)	故障率：<1/3000
測試板尺寸：≦620mm x 202mm	數據收集：Jam rate,UPH,Yield
接觸力：Max 150kg, -/+ 0.2kg
