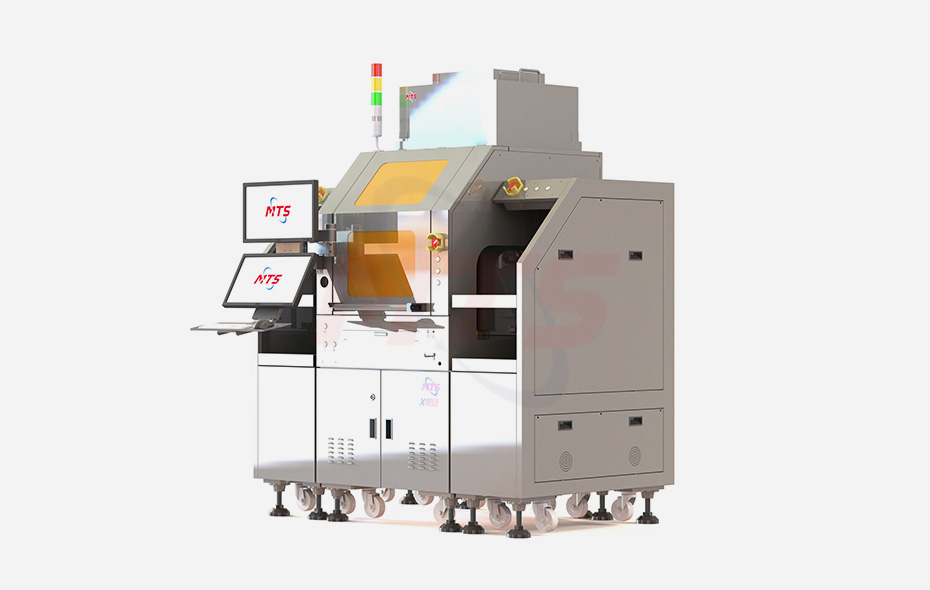

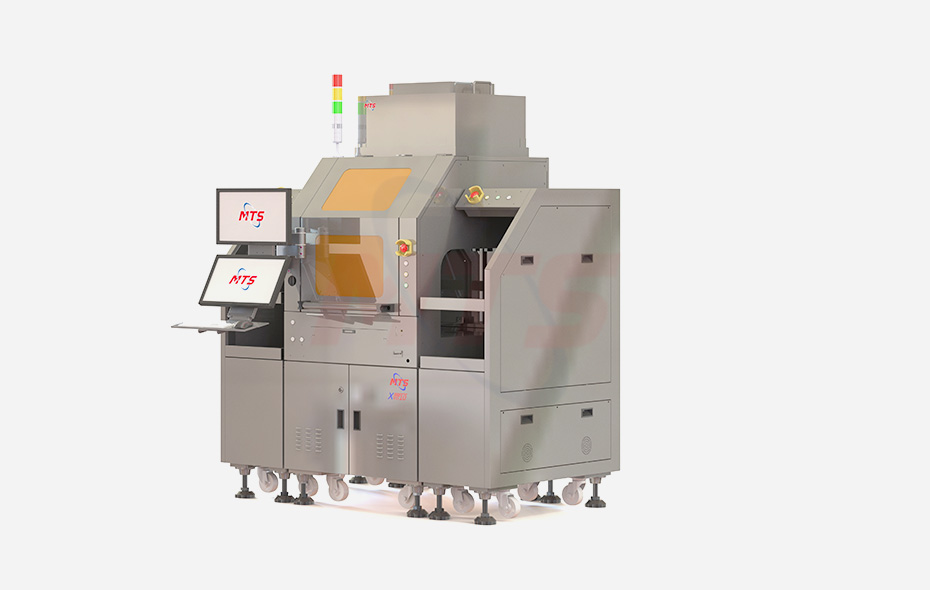

WB AOI檢測設備

我司自主研發、制造的高性能、高穩定性、高產出的金線視覺檢測機。人工將裝在Cassette內，已完成wire bonder后的產品，放入設備。設備自動將料片導入到檢測平臺內進行檢測，檢測后會將產品放入到另一個空Cassette內，并生成測試結果導出。

設備優勢

• 01

  檢測的框架類型有: QFN、SOP、FCOL、LGA等

• 02

  圖像像素精度:約5um

• 03

  外觀缺陷檢測覆蓋率: DB約80%、WB約75%

• 04

  檢測 DB 缺陷: 錯Die、Die 脫落、偏移、破損、沾污、 墨點等

• 05

  檢測 WB缺陷: 焊球脫落、焊球偏移、球形異常、焊線彎曲、焊線斷路、多線線尾等

• 06

  檢測基板缺陷:手指變形、銀膠溢出不足等

基本信息

設備尺寸:約 1700 X1000 X 1600(1870) mm	設備重量:約950kg
工作電壓: 220 V、工作氣壓: 0.4~0.7 Mpa	適合產品寬度規格: 寬度40mm~90mm，長度<300mm
Index運動精度:0.05mm	料條定位精度: 士0.05mm
UPH: 40s-80s/條 (由料條大小及芯片大小決定)
